腳踢傳感器安裝說明（案例）【新】
一、安裝注意事項
1、感應天線四周10cm盡量避免有金屬，否則會使感應距離變短，出現不靈敏的現象。
2、感應天線盡量相互平行，可以安裝在不同高度。
3、安裝時盡可能將其中一條感應天線靠外，增加對外部腳踢動作的感應靈敏度。

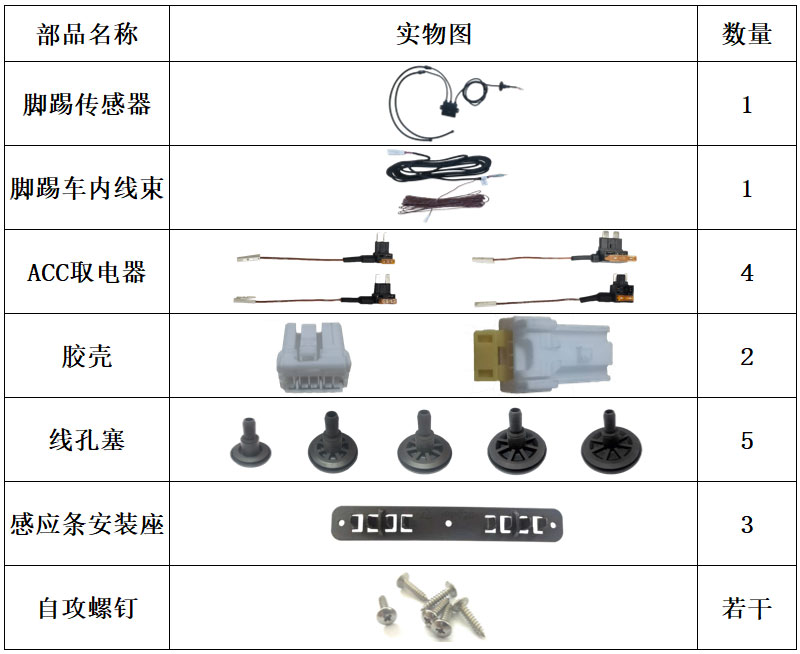

二、產品清單

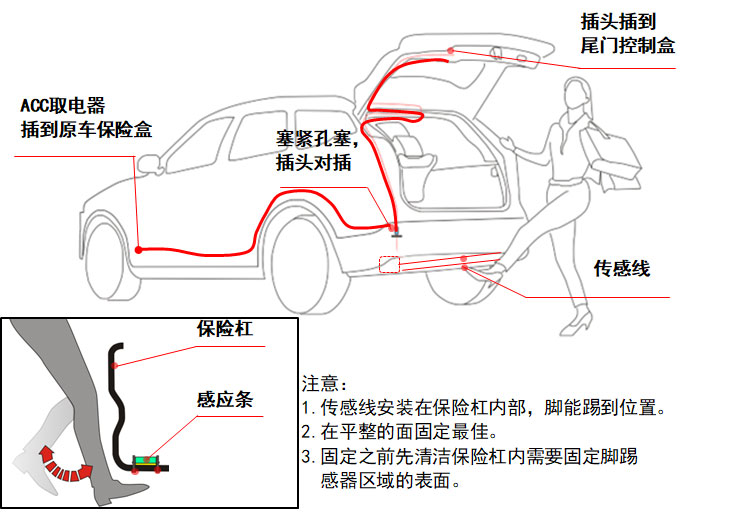

三、安裝示意圖
四、實裝案例：
1、在保險杠后面確定好感應條安裝位置（需要感應腳踢的位置）。
2、從內側確認有空間可以安裝腳踢感應條。
3、在保險杠底部用安裝座比好固定位置。感應條長約50cm，三個卡扣之間距離約15cm。
4、用自攻螺釘從保險杠底部往上擰到車內，固定腳踢感應條安裝座。
5、把兩條傳感線固定在卡扣內部上，使兩根感應條保持平行（將兩根感應條卡在①③位置，或者②④位置感應效果最佳）。
6、在保險杠內部選擇合適的位置固定好，腳踢傳感器主體，用螺釘固定。
7、在尾箱底盤找到腳踢進線孔，選擇合適的孔塞，替換原車孔塞。
8、將腳踢的通訊線按示意圖穿過膠塞，插好4PIN膠殼。
9、穿腳踢的通訊線到尾箱內部，塞好孔塞。
10、將腳踢插頭與車內線束插頭連接好。
11、、將腳踢車內線束穿到控制盒處，ACC線束穿到原車保險盒位置。
12、將車內線束的端子插入8PIN膠殼。
13、腳踢預留4種ACC取電器，選擇合適的取電器插入保險盒。
14、將腳踢的插頭插到控制盒的預留插座上。
五、插線說明
六、使用方法
1、上電后的使用：
第一次上電后，腳踢需要約10秒進行學習，此時不要進行腳踢動作，否則需要再等待約10秒;
2、熄火后的使用：
熄火后約5秒后才識別腳踢；
3、淋水、下雨時的使用：
當后保險杠有水流動時，腳踢不工作，當水停止流動時（無水流動或大的水滴），腳踢等待約10秒恢復工作。小雨等只有細小水滴的，腳踢仍然能工作，但由于有小水滴，靈敏度沒有干燥時高。
